لوله اینترکولر

لوله اینترکولر مجموعه ای از لوله هاست که خروجی توربوشارژر/سوپرشارژر را به ورودی اینترکولر و از خروجی اینترکولر به منیفولد ورودی موتور متصل می کند.

آن را به عنوان یک «بزرگراه هوایی»-با فشار-با دمای بالا در نظر بگیرید. ماموریت آن انتقال موثر و مطمئن هوای فشرده سوپرشارژ شده به داخل کولر برای خنک‌سازی و سپس رساندن هوای خنک شده با چگالی بالا به سیلندرهای موتور است.

یک مسیر معمولی در داخل محفظه موتور به شرح زیر است:

خروجی توربوشارژر ← ورودی اینترکولر: این بخش از لوله گرم ترین و تحت فشارترین هوای تازه را حمل می کند.

خروجی اینترکولر ← بدنه دریچه گاز موتور/منیفولد ورودی: این بخش از لوله هوای فشرده سرد و متراکم تری را حمل می کند.

ماموریت اصلی آن چیست؟ - عملکرد و اهمیت
عملکرد اصلی لوله اینترکولر ممکن است ساده به نظر برسد-هوای متحرک-اما الزامات عملکرد آن بسیار سخت است:

مقاومت در برابر فشار بالا: هنگامی که یک توربوشارژر کار می کند، فشار بوست تولید شده می تواند به 1.5-2.5 بار (یا حتی بیشتر) برسد. لوله ها و اتصالات آنها باید به اندازه کافی محکم باشند تا از ترکیدن یا از هم پاشیدگی آنها در هر شرایط کاری که می تواند منجر به از دست دادن ناگهانی نیرو شود (که معمولاً به عنوان "افت فشار" شناخته می شود) جلوگیری کند.

مقاومت در برابر درجه حرارت بالا: هوای فشرده شده توسط توربوشارژر به دمای بسیار بالایی می رسد و اغلب به دمای بیش از 90 درجه تا 200 درجه می رسد. مواد لوله باید قادر به تحمل این دماهای بالا برای مدت طولانی بدون پیری، نرم شدن یا تغییر شکل باشند.

اطمینان از آب بندی: کل مسیر ورودی باید کاملاً هوابند باشد. هر گونه نشتی جزئی منجر به از دست دادن فشار بوست، کاهش قابل توجه راندمان توربو و در نتیجه کمبود قدرت و شتاب خواهد شد. به همین دلیل است که گیره‌های پیچ و مهره T اغلب در لوله‌های با کارایی بالا به جای گیره‌های فنری استاندارد استفاده می‌شوند.

بهینه سازی جریان هوا: دیواره داخلی لوله باید تا حد امکان صاف باشد و انحنای خم ها باید تا حد ممکن ملایم باشد تا مقاومت جریان هوا (افت فشار) کاهش یابد. افت فشار کمتر به این معنی است که هوای بیشتری می تواند به طور موثرتری وارد موتور شود و پاسخ توربو و توان خروجی موتور را بهبود بخشد.

مواد و تکامل آن - از لاستیک تا فلز

انتخاب مواد برای شیلنگ های اینترکولر به طور مستقیم بر عملکرد، قابلیت اطمینان و هزینه آنها تأثیر می گذارد.

شیلنگ لاستیکی/سیلیکونی اصلی (متداول ترین):

مزایا: هزینه کم، سبک وزن و درجه خاصی از انعطاف پذیری برای نصب آسان و جذب لرزش موتور.

معایب: مستعد پیری، سفت شدن، و ترک خوردن تحت قرار گرفتن طولانی مدت در دمای بالا و فشار بالا. تحمل فشار محدودی دارد. شیلنگ‌های لاستیکی معمولاً با پارچه تقویت می‌شوند، اما سطح آن همچنان می‌تواند در شرایط شدید برآمده یا حتی ترکیده شود.

معمولاً در مناطقی با منحنی های پیچیده و فضای تنگ مورد استفاده قرار می گیرد. سبک وزن و قادر به تولید انبوه اشکال پیچیده است، اما از نظر حرارت و ضربه مقاومت نسبتاً ضعیفی دارد.

شیلنگ سیلیکونی اصلاح‌شده-با عملکرد بالا:

این رایج ترین گزینه ارتقاء است. سیلیکون با کارایی بالا در مقایسه با لاستیک اصلی، مقاومت بالاتری در دمای (تا 50- درجه تا +250) درجه، مقاومت در برابر پیری و استحکام بالاتری دارد.

معمولاً دارای ساختاری چند لایه با تقویت داخلی از فیبر-یا مش نایلونی با استحکام بالا است که به آن اجازه می‌دهد در برابر فشارهای تقویتی بالاتر مقاومت کند.

آنها در رنگ های متنوع موجود هستند و نیازهای زیبایی شناختی تیونرها را برای زیبایی محفظه موتور برآورده می کنند.

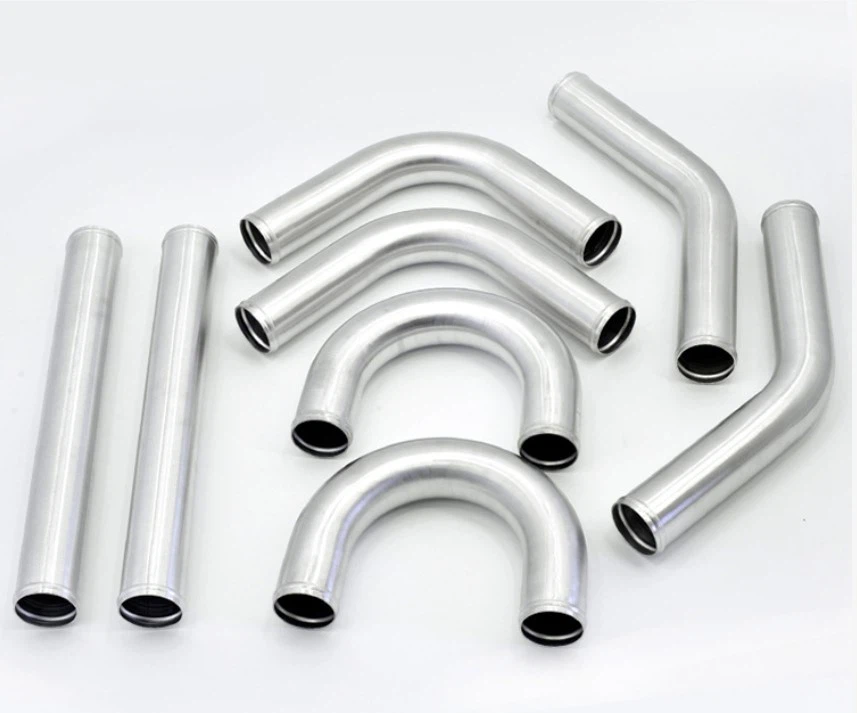

هاردپایپ آلومینیوم / فولاد ضد زنگ:

این راه حل عملکرد نهایی است. لوله های فلزی عملاً امکان انبساط در داخل لوله را از بین می برند و مستقیم ترین مسیر جریان هوا و حداقل مقاومت جریان را فراهم می کنند.

مزایا: عملکرد بسیار قوی، بادوام و پایدار.

معایب: هزینه بالا، وزن زیاد، طراحی نصب دقیق و ناتوانی در جذب لرزش، نیاز به کیفیت اتصال بسیار بالا و دقت نصب. آنها معمولاً با اتصالات-سیلیکونی با کیفیت بالا استفاده می‌شوند.

خطاهای رایج و تعمیر و نگهداری
به عنوان یک متخصص، مشکلات اصلی من در مورد لوله های اینترکولر عبارتند از:

نشت هوا: این شایع ترین عیب است. علل عبارتند از:

گیره های شل یا زنگ زده.

پیری و ترک خوردگی لوله (شایع در شیلنگ های لاستیکی).

فلنج های فرسوده یا مسطح در اتصالات لوله، از سفت شدن گیره ها جلوگیری می کند.

علائم: عدم ایجاد فشار توربو، شتاب ضعیف، تاخیر قابل توجه توربو و گاهی اوقات صدای خش خش. این امر به ویژه در هنگام شتاب گیری سخت قابل توجه است.

برآمدگی یا ترکیدن: این اغلب زمانی اتفاق می‌افتد که شلنگ لاستیکی کارخانه از ظرفیت طراحی خود پس از فلاش زدن ECU برای افزایش فشار بوست فراتر رود.

توصیه های تعمیر و نگهداری:

بازرسی منظم: در طول تعمیر و نگهداری معمول، تمام شیلنگ‌های اینترکولر را از نظر لکه‌های روغن (علائم نشتی)، ترک، سفت شدن یا برآمدگی به صورت چشمی بررسی کنید. شلنگ لاستیکی را فشار دهید تا خاصیت ارتجاعی آن بررسی شود.

تمیز کردن: بیرونی شیلنگ را تمیز نگه دارید تا تشخیص نشت آسان شود.

ارتقا: اگر وسیله نقلیه شما دستخوش تغییراتی در سیستم انتقال قدرت شده است یا شیلنگ کارخانه کهنه شده است، ارتقاء به شیلنگ‌های سیلیکونی{0} با عملکرد بالا یا فلزی سفت و سخت سرمایه‌گذاری عاقلانه‌ای برای بهبود قابلیت اطمینان است.

خلاصه: اگرچه شیلنگ اینترکولر یک ساختار ساده است، اما یک پیوند مهم بین قسمت های بالایی و پایینی سیستم توربوشارژر است. شرایط آن به طور مستقیم کارایی و قابلیت اطمینان انتقال فشار بوست را تعیین می کند. یک لوله-اینترکولر با کیفیت بالا،-که به خوبی مهر و موم شده است مانند یک ورزشکار است که به آرامی تنفس می کند و تضمین می کند که هر تنفس هوایی که به داخل توربین کشیده می شود بدون اتلاف به قدرت موتور قدرتمند تبدیل می شود.

امیدواریم این دیدگاه تخصصی درک جامعی از لوله های اینترکولر ارائه دهد. اگر سؤال دیگری در مورد سیستم اگزوز یا توربوشارژ دارید، لطفاً بپرسید.
